最近碰到学员问在S7-中使用定时器时，定时器的设定值数据类型为格式的数据类型，而这个设定值想要在触摸屏上能够进行修改，但在触摸屏上建立变量选择数据类型时并没有格式的数据类型选择。不知道如何来实现在触摸屏上修改这个定时器的设定值。
其实要实现这种功能，我们有很多种办法的，我们以一个简单的电机启动后延时停止为例来做个说明，在这里我们使用两种简单的方法来实现。
（1）根据的格式，然后使用转换及逻辑运算指令实现其功能。
的格式如下图所示：
时基基准：00表示10ms，01表示100ms，10表示1s定时器2，11表示10s。可输入的最大定时时间为：9990s或是
了解了的格式后，我们只需要在触摸屏上建立一个整数的变量，PLC里面通过I_BCD的指令转换换成BCD码后，然后确定时基得到的结果就是一个的数据类型的数了。
使用时可能选择不同的触摸屏，这里为了仿真方便，我们选择以西门子的触摸屏为例作为演示。

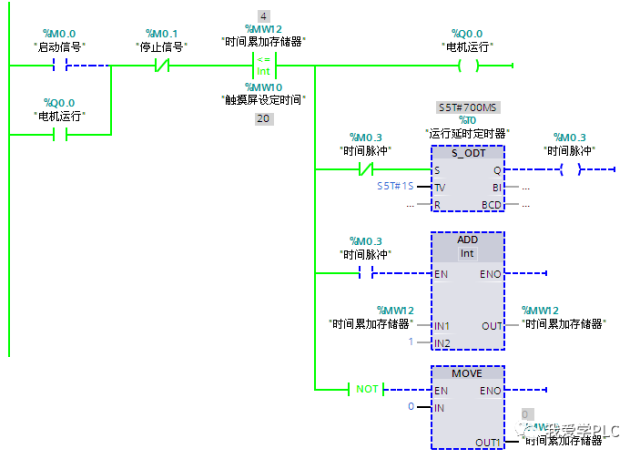

（2）通过累加及比较的方法来进行实现，可以先让定时器以1s的方式进行定时定时器2，然后记录定时器接通的次数，通过与设定的时间进行比较来实现这种功能.
当然还可以使用把的格式转换成的格式，此方法仅供大家学习参考，不当之处请指正，谢谢！！！
