【普中开发板】基于51单片机电子钟万年历LCD显示设计( 仿真+程序+设计报告+实物演示+讲解视频）
仿真： 7.8及以上版本
程序编译器：keil 4/keil 5
编程语言：C语言
设计编号：P06
主要功能：
普中开发板实验设计
本设计旨在设计一个基于51单片机的简易电子钟万年历设计。
1、采用液晶屏显示，记录日历和时间。
2、可以通过按键设置日期、时间。
3、可以通过 仿真和普中开发板运行。
(目前仅完全适配普中开发板A234，其他普中开发板型号可能需要做代码修改或接线)
需注意本设计仿真中51单片机芯片是兼容的，,是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为///等51单片机芯片。
资料下载链接：
P系列单片机设计下载链接(复制到浏览器打开)
以下为本设计资料展示图：
讲解视频：
讲解视频包含仿真运行讲解、实物运行讲解和代码讲解
设计说明书(报告)
本文介绍了基于单片机的多功能电子万年历的硬件结构和软硬件设计方法。本设计由数据显示模块、时间处理模块和调整设置模块四个模块组成。系统以单片机为控制器，以串行时钟日历芯片记录日历和时间，它可以对年、月、日、时、分、秒进行计时等多种功能。万年历采用直观的数字显示，数据显示采用1602液晶显示模块，可以在LCD上同时显示年、月、日、周、时、分、秒，还具有时间校准等功能。此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。

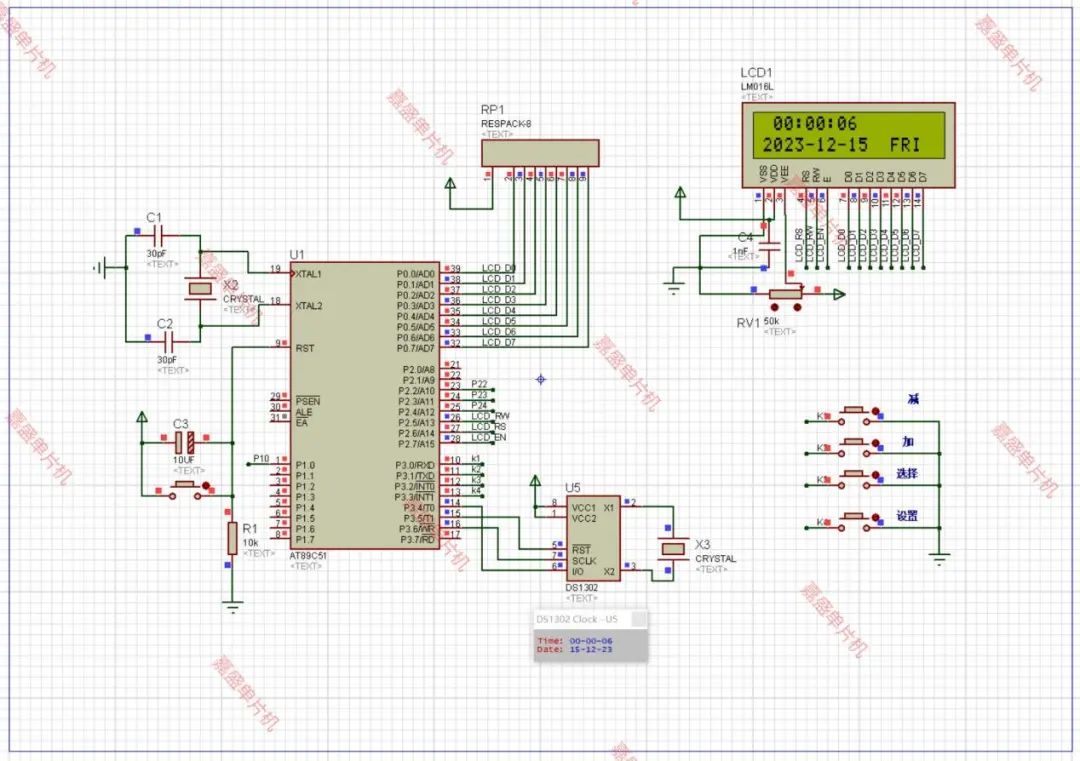

仿真设计
打开仿真工程，双击中的单片机lcd1602资料，选择hex文件路径，然后开始仿真。
实物烧录和现象
软件准备：
第一次使用务必先安装CH340驱动。
双击打开 STC-ISP.exe。
下载步骤：
0.板子先上电，接电源线到电脑USB口，先不上电，板子无灯光。
1.选择选择单片机型号
2.选择下载器的串口
3.打开编译生成的 HEX 文件
4.点击下载，单片机板子电源键按下接通电源lcd1602资料，等待下载完成提示
程序代码
使用keil4或者keil5编译，代码有注释。
核心代码：
/*****************主函数********************/
void main()
P0 = P1 = P2 = P3 = 0xff;//单片机IO口初始化为1
(); //初始化定时器
(); //初始化
(); //初始化
(); //初始化显示
while(1)
key(); //按键程序
if( < 10)
();
if( == 1)
= 0;
if( == 0)
(); //读时间
(); //显示时钟
(1);
/**************定时器0中断程序*****************/
void time0() 1
uchar value;
TH0 = 0X3C;
TL0 = 0XB0; //50ms
value ++;
if((value % 2) == 0) //100ms
= 1;
if(value >= 6) //200ms
value = 0;
= 1;

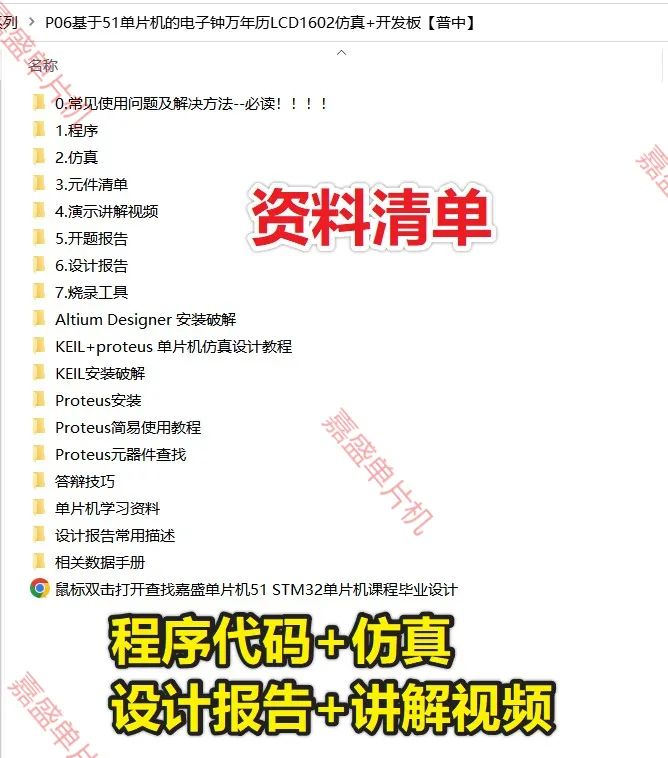

设计资料内容清单&&下载链接
资料设计资料包括仿真，程序代码、讲解视频、功能要求、设计报告、软硬件设计框图等。
0、常见使用问题及解决方法--必读！！！！
1、仿真图
2、程序源码
3、元器件清单
4、讲解视频
5、烧录工具
6、开题报告
7、设计报告
安装破解
KEIL+ 单片机仿真设计教程
KEIL安装破解
元器件查找
安装
简易使用教程
单片机学习资料
普中-2&普中-3&普中-4开发板原理图.pdf
相关数据手册
答辩技巧
设计报告常用描述
鼠标双击打开查找嘉盛单片机51 STM32单片机课程毕业设计.url
