对于任何系统集成商而言，想要在泰国曼谷凯悦酒店（Hyatt ）所有楼层的不同分区获得均匀的音响效果可不是一件容易的事，《-亚洲专业视听》 Lawn带您前往现场一探究竟。
坐
落在Main 大道上的曼谷凯悦酒店安装了最新的音视频设备免费无需播放器看的av，得益于 Café咖啡厅、游泳池和免费无线网络等现代化设施，酒店客人在这里获得了高超的享受。 1983系统集成公司在18个月的施工时间内和室内设计师、酒店业主以及总承包商一同投身到忙碌的施工现场，顺利集成了这套复杂的系统。
“总包商的工程进度被严重拖延，但我们先从酒店的一楼大堂做起，再慢慢的拓展到整栋大楼。” 公司的销售经理向我们解释。
从设有U形酒吧的大堂酒廊到全天营业的4楼餐厅，酒店的公共空间相互连通，方便客人顺畅的交流。基于这种便利交流的设计理念，音频分区被小心地应用在最小区域从而避免声音向外溢出。表演舞台设在一楼，那里的接待大厅、休息室和酒吧区域都安装了相对简单的背景音乐和公共广播系统。酒店的八通道景音乐系统的音源来自配备了两套四进四出 XTe音频接口的联想 M700服务器免费无需播放器看的av，一并连接到独立的QSC Q-Sys Core 110f处理器。Core 110f通过标准的第3层协议运行，通过支持Q-LAN AES67网络的Cisco交换机与扬声器无缝集成。
吸顶扬声器解决方案采用了共同由QSC 功放推动的Bose 3 II卫星音箱和配套的低音模块以及 CVS 4和CVS 6型号吸顶音箱。为了方便使用，两台壁挂式Q-Sys TSC-47W-G2 4.7英寸触摸屏被连接到Cisco SG300和SG10千兆位PoE网络交换机，获得授权的值班经理可以通过屏幕选择信号源并控制音量。数字标牌信号源来自 HD223 I/O播放器。
搭建好底楼设备 公司便着手处理四楼和 Café餐厅。这里通过3英寸Q-Sys TSC-3触摸屏控制的 AMS 8DC、CVS 4和CMS 603吸顶式扬声器为美味的泰国美食提供了优雅的用餐环境。

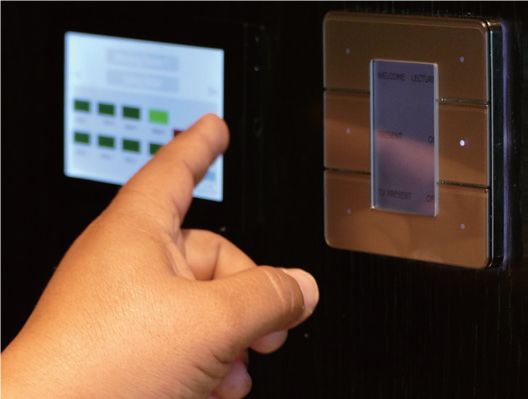

Q-Sys TSC-3触屏控制面板
一座1,359平方米的大型多功能活动空间构成了五楼的主体结构，这里全部的室内设计工作由曼谷的创意设计公司OBA公司完成。采用无柱式设计的宴会厅是其中的核心场馆，可容纳多达850位客人同时进场或者分为四个独立场馆分别举办活动。两间多功能厅通过大幅面的落地玻璃窗可以获得充分的自然采光，同时也可以分割成四个小隔间。而整个会务空间的布局形式非常灵活，支持从仅有24人的会议室环境快速转换到能够为140位客人举办鸡尾酒会的组合套间模式。
名为CCW 的顾问公司在搭建酒店基础设施时与 合作密切。“我们非常喜欢与CCW技术总监Eric Wong共同开展项目。” 公司的项目经理 补充道，“CCW行事风格稳健同时又非常传统。在这里他们为房间配备了必要的功能，同时也没有影响内饰设计。Q-LAN网络音频和SVSI视频信号通路通过独立的Cisco交换机保证了基于超六类网络的信号分配。”
AMX NMX-ENC-N1122编码器和解码器支持高达4K60 4:4:4的视频分辨率，可在任何尺寸和配置下提供输出缩放、串口、平衡音频和HDMI 视频连接。-N4321音频收发器提供IP音频矩阵解决方案，通过Cisco S300交换机发送和接收双通道平衡或非平衡音频信号。平衡音频输入转换为IP数据包，通过交换机进行交换和路由到其他输出并转换成模拟信号。

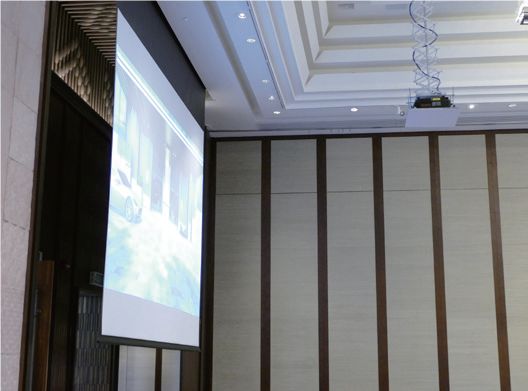

松下PT-RW930投影机
采用了简化版SVSI系统后，IT基础设施不再需要按照标准矩阵要求进行布置。除了 PTZ摄像机，其他VGA和HDMI输入接口也被小心的隐藏在宴会厅地板内的多个地插中，通过RJ45接口和N1122编码器连接到超六类网络。多个输入信号直接连接到 PT-RW730 BA和PT-RW930 BA投影机。
前置功能区的数字标牌采用由 HD223播放器提供信号的LG 49英寸显示屏和 22英寸监视器。
“Wong喜欢电动投影幕，所以我们为三间可分割房间选用了Da-Lite 247英寸和385英寸张力型幕布。”说道，“ 设计中尤其增加了灵活性方面的考虑，酒店IP网络上的输入信号能通过Cisco交换机传输到任何输出通道。在传统矩阵架构中，一台交换机宕机会导致整个网络瘫痪，但是凯悦酒店不会这样因为可以简单的更换交换机。除了系统内建冗余，IP视频网络的设计也具有技术前瞻性。”
同样的，Cisco S300交换机和AMX NMX-ATC-N4321编码器可以通过Q-LAN网络音频把音频信号从地板、背景音乐服务器和其他音源处传输到三个房间里的三台QSC Core 110f。然后经过处理的音频信号被发送到QSC CX502功放和 CMS 803DC以及CMS 801BM吸顶扬声器系统。对于需要更高声压级的活动，扬声器可以接入音频输入并在Allen&Heath ZED-3624和-2824模拟调音台上进行混音。触摸屏控制采用与楼下大厅一样的由Q-Sys TSC-3 3英寸触摸屏进行控制。前置功能区配备了由单台QSC 功放推动的24只 CVS 4天花扬声器。

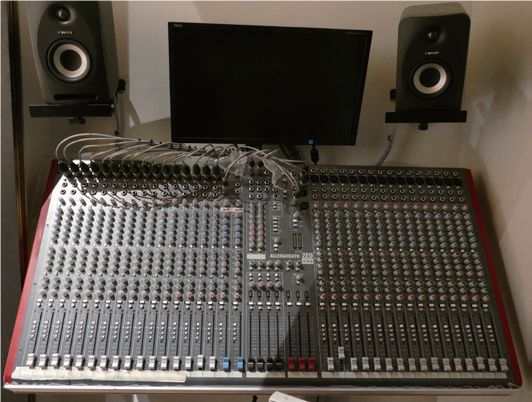

Allen&Heath ZED调音台
旁边的会议室在音视频方面也采用了同样的SVSI网络视频和Q-LAN网络音频方案。在低一些的3米高房间里，一台LG的86英寸高清主显示屏被隐藏在滑动面板后面，而另一间3.5米高的会议室配备了内置ET-ELW30镜头的 PT-EW550投影机以及180英寸Da-Lite电动投影幕。VGA和HDMI设备可以连接到地板跳线盘和Cisco SG300交换机以及AMX NMX-ENC-N1122编码器。音频输入被Q-Sys Core 110f处理器发送给QSC CX254功放和 CMS 603DC 6英寸吸顶扬声器。此外的Via Go技术提供了无线设备连接性能，进一步加强了会议室的无线协作会议功能。

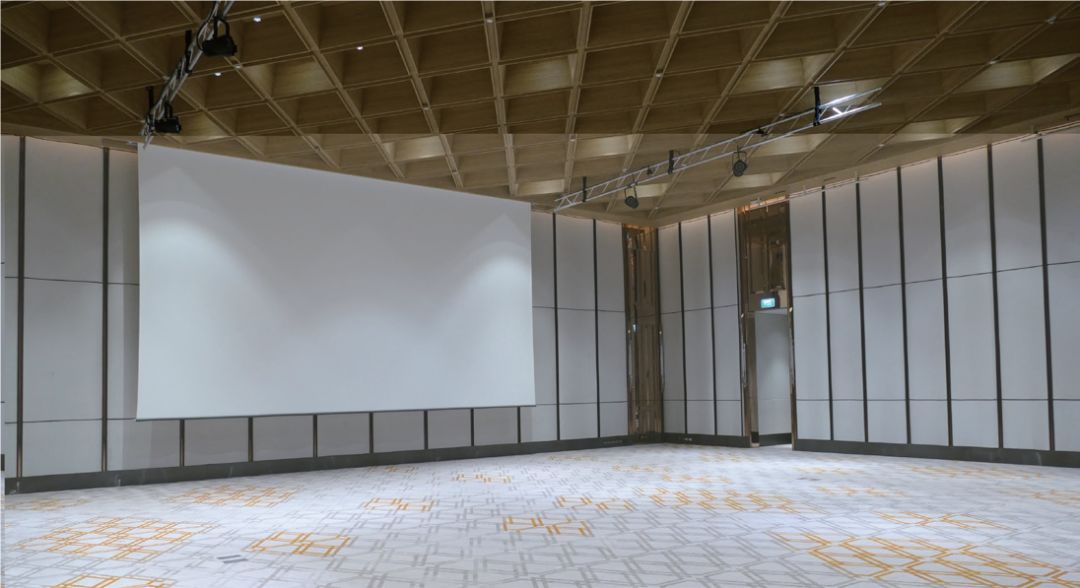

五楼可分隔为多个宴会厅并安装了Da-Lite电动屏幕
在完成五楼的安装任务后固定安装团队转战到楼上的游泳池和健身房。户外游泳池在背景音乐系统方面采用菊花链方式安装了13只具备IP66防水标准的 XT850八英寸扬声器，同时健身房里安装了的包括CVS 4、CMS 603DC和CMS 801BM型号扬声器在内的100V定压系统。从这里向上的20层楼面都是客房，安装团队因此快速将线缆布置到27层的凯悦俱乐部、小会议室和厨房，从这里的落地窗向外看去，令人炫目的城市景观尽收眼底。同样这里的室外和室内空间都安装了和 100V的定压背景音乐扬声器，由QSC 功放推动并连接到Q-Sys Core 110f处理器，控制屏为壁挂式的Q-Sys TSC-3触摸屏。

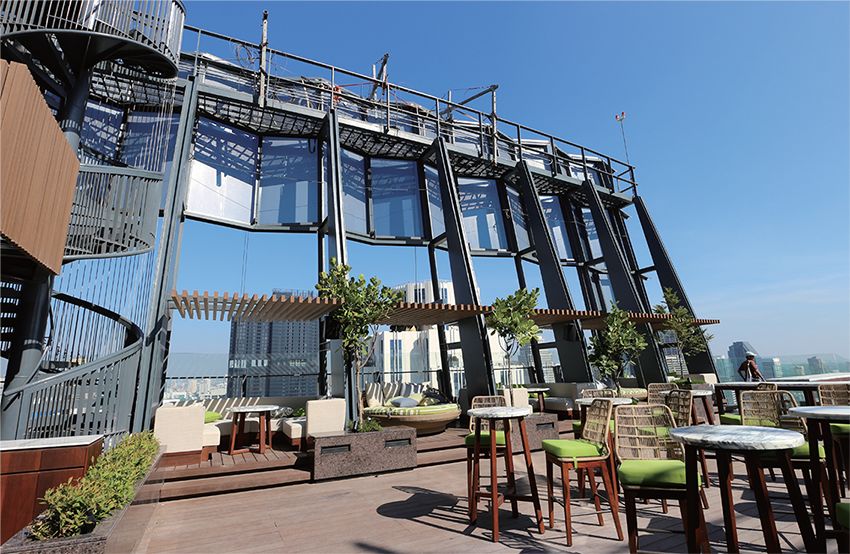

与所有其他眼光敏锐的曼谷酒店一样，凯悦酒店也在屋顶设有休闲酒吧。这片屋顶由日本室内设计公司Super 设计，作为最新增加的城市景观与其他同类场所有很大不同。当太阳的余晖挂在泰国首都的地平线上时双层的酒吧将从白天的活动场地切换成一座小吃吧。最多有49位客人可以被邀请从街道直接乘坐电梯来到这座高级夜总会。这座双层的屋顶酒吧被分为上层威士忌酒廊和中层的通过一个螺旋楼梯可以进入的独立DJ室。
当然，如此独特的氛围需要一套定制的AV系统。尺寸为5.76米x4.48米的 LED P5 像素拼接墙填补了与DJ室相邻的第29层和第31层之间的闲置空间，VGA、SDI、DVI和HDMI输入信号被分配到 VX4S LED显示器控制器，集成的前端处理无需外部缩放器，并支持高达分辨率。
来自视频系统、DJ室和三个远程音频输入面板的立体声HDMI输入通过LAN-Dante扩展卡被路由到Biamp é DAN AI处理器上。超六类网络传输系统通过Cisco SG350交换机和12英寸/8英寸的é设备可提供Dante网络控制功能。日间与夜间音响系统通过采用QSC CX404功放的 AMS 8DC扬声器进行播放，可确保空间内的顾客享受到美妙的背景音乐。
AMS 8DC音箱
到了晚间，DJ会通过一套小巧的左右声道-Heinz X系列音柱带动现场气氛，每边包括一只ICL-XL和两只ICL-X音箱模块。这是该款IP56防护级别阵列扬声器在亚太地区首次亮相，内部包括两只8英寸低音扬声器和位于前方作为声源倍增器波导（ ）的六只3/4英寸高音扬声器。高频和低频单元在扬声器的长度方向上采用轴对称式设计，专用的DSP通道分配给8个放大器通道，提供低至1.5kHz的方向可控的中高频覆盖，同时双低音单元的布置可以显著控制低音指向性。

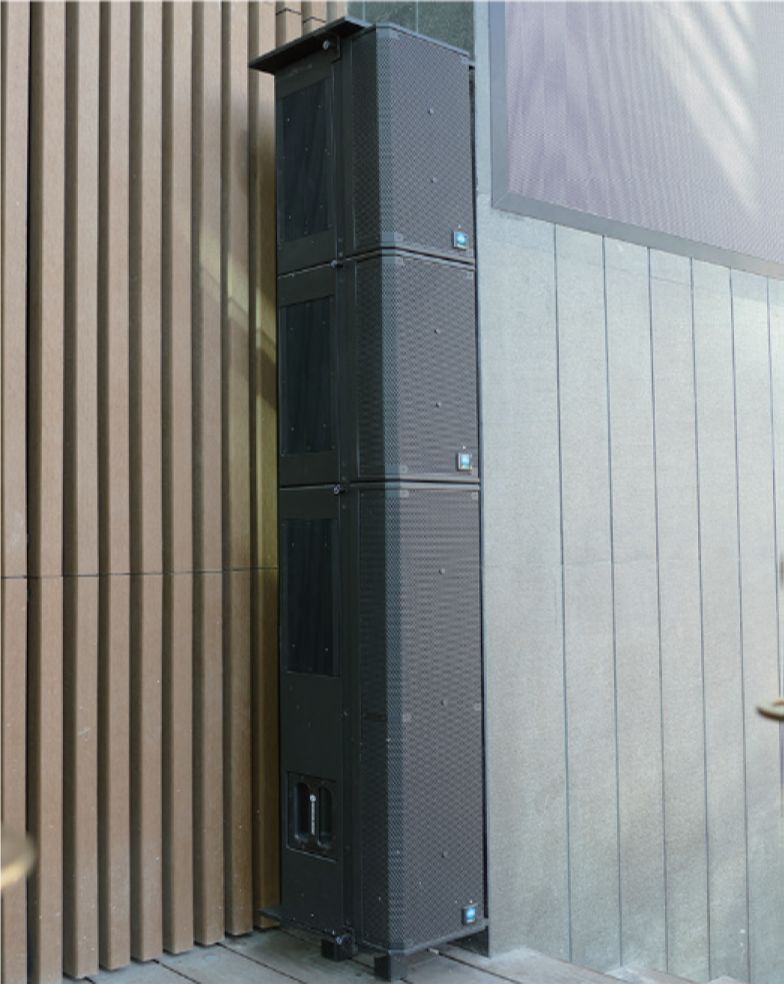

-Heinz IC-L和 ICL-X音柱
位于29层户外空间的威士忌休闲吧配有QSC 功放推动的 VX 12HP音箱和VSX 12.2BP超低音。
“确保隔壁的高层建筑不受干扰也是我们在设计系统时的一个主要考虑因素。”产品工程师 评论道，“通过控制水平和垂直方向的声辐射指向性，我们设法确保只在目标区域达到所需的声压级。”
虽然ICL-X模块的有效工作频带低至80Hz（±3dB），但是DJ系统毫无疑问仍然需要增加额外的低频扩展，这里一次性安装了四台-Heinz WR 15英寸超低音扬声器。为了减小对下层客房的打扰，扬声器箱体被安装在弹簧地板上以避免震动向下传递。位于最靠近外墙的两个超低音的有效频带被控制在60-100Hz范围，而两个位于房间内部的超低音扬声器则延伸到35Hz，以避免超低音效果溢出房间。集成了Lake DSP和Dante网络的一台Lab. D 120:4L四通道功放用于推动四只超低音。
随着顶层工作的完成， 结束了所有安装任务。但是安装团队最后还面临一个甜蜜的挑战，当31楼的 AMS 8DC音箱投入使用后，这庆祝竣工的第一杯酒到底是该选12年陈的单一麦芽还是调和威士忌呢？
